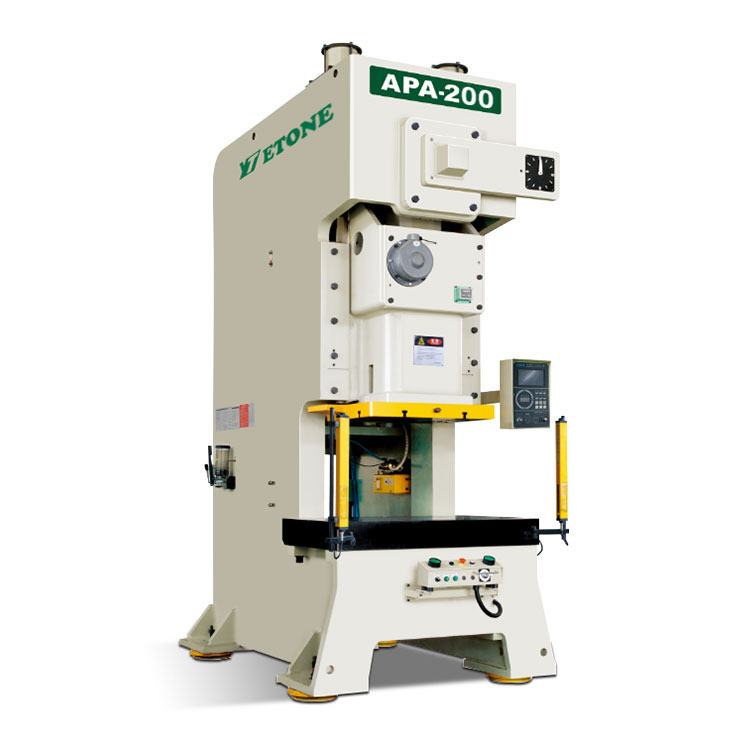

Single Crank Punch Press
Ang single crank press ay ang high-rigidity na disenyo ng frame, hinangin ng mataas na kalidad na bakal at pinoproseso ng proseso ng pag-aalis ng panloob na stress. Pagbutihin ang katumpakan na katatagan at pagiging maaasahan ng makina. Ang gitna ng drive ay nakahanay sa gitna ng makina upang matiyak ang tumpak at matatag na pagsuntok. Bukod sa Chinese domestic market, ang aming mga press machine ay ini-export din sa Middle East, Europe at America.
2. Mga tampok ng produkto:
(1) Upang matiyak ang relatibong katatagan ng pagpapatakbo ng makina, inilalapat ang dalawang slide rail at ang disenyo ng device ng balancer
(2) Ang katumpakan ng die ay maaaring hanggang sa 0.1mm at ligtas, maginhawa at maaasahan
(3) Ang crankshaft, ang gear set, ang connecting rod, atbp. ay pinoproseso sa pamamagitan ng oksihenasyon at paggiling, at may napakataas na pagiging komprehensibo at wear resistance performance;
(4) Inilapat ang napakasensitibo at maaasahang clutch/brake device at internationally leading double solenoid valve at overload protection device upang matiyak ang katumpakan at kaligtasan ng operasyon at paghinto ng press slide;
(5）Ang istraktura ng makina ay idinisenyo nang makatwiran, na kung saan ay maginhawa f o awtomatikong ion ng produkto, binabawasan ang mga gastos at pagpapabuti ng kahusayan;
(6) Advanced na konsepto ng disenyo, mababang ingay, mababang pagkonsumo at pagtitipid ng enerhiya
3.Product Parameter：
|
Pangalan |
|
APA-80 |
APA-110 |
APA-160 |
||
|
Modelo |
|
Vuri |
Huri |
VuriI Huri |
VuriHuri |
|
|
Toneladaeladaela |
Toneladaelada |
80 |
110 |
160 |
||
|
Na-rate na punto ng tonelada |
mm |
4 |
2 |
6 3 |
6 13 |
|
|
Variable na bilis |
s.p.m |
35-80 |
80-120 |
30-60 60-90 |
20-50 40-70 |
|
|
|
Matatag na bilis |
s.p.m |
65 |
50 |
35 |
|
|
Stroke |
mm |
150 |
70 |
180 80 |
200 90 |
|
|
Taas ng Max Die |
mm |
340 |
380 |
360 410 |
400 450 |
|
|
Slider adjustmen |
mm |
80 |
80 |
100 |
||
|
Laki ng slide |
mm |
560 x 420 x 70 |
650x470x80 |
700x550x90 |
||
|
Laki ng bolster |
mm |
1000x550x90 |
1150x600x110 |
1250x760x140 |
||
|
Die handle hole |
mm |
50 |
50 |
50 |
||
|
Pangunahing motor |
kw |
7.5 |
11 |
15 |
||
|
Slider adjustment device |
HP |
|
||||
|
Inilapat ang presyon ng hangin |
kg/ cm2 |
6 |
6 |
6 |
||
|
Pindutin ang katumpakan |
|
GB(JIS)1 klase |
GB(JIS)1 klase |
GB(JIS)1 klase |
||
|
Sukat (LxWxH) |
mm |
1800x1180 x 280 0 |
1 900x 13 0 0 x 3200 |
2300x 140x 3650 |
||
|
Kapasidad ng die cushion |
Toneladaelada |
3.6 |
6.3 |
10 |
||
|
Mamatay na cushion stroke |
mm |
70 |
80 |
80 |
||
|
Die cushion effective area |
mm2 |
450x 310 |
500x350 |
650x 420 |
||
